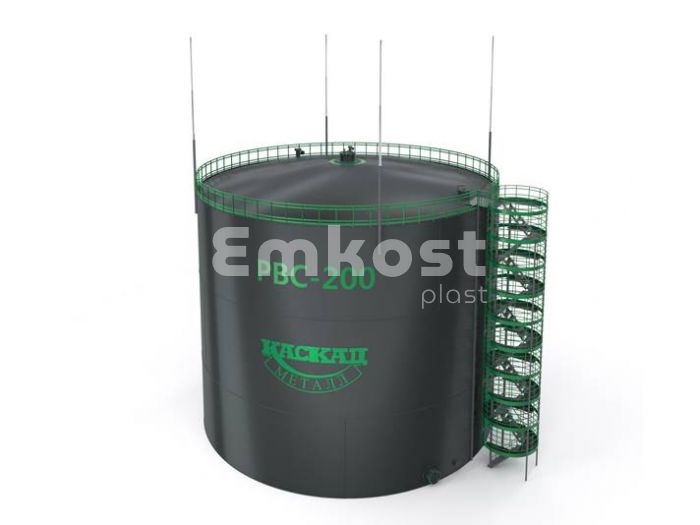

Резервуар стальной вертикальный РВС 200 м3 Каскад-металл

Резервуар стальной РВС 200

Резервуар Каскад-металл РВС-200 представляет собой вертикальную цилиндрическую емкость, изготовленную из стали, объемом 200 м3. Из-за большого номинального объема и оптимальных габаритов емкость получила широчайшее распространение в нефтяной, пищевой и химической промышленности. Также резервуар используется на объектах общего и частного домовладения в качестве бака-аккумулятора систем ГВС или емкости для хранения противопожарных запасов и воды.

В зависимости от предполагаемых условий эксплуатации резервуар может изготавливаться из различных материалов. Для локаций с температурой воздуха не ниже -40°С оптимально использование стали Ст3. Для более суровых условий применяется сталь 09Г2С-12. При хранении нефти или продуктов на ее основе лучше использовать углеродистую или низкоуглеродистую сталь.

Комплектация и монтаж

Резервуар Каскад-металл РВС-200, используемый на объектах пищевой промышленности, должен соответствовать санитарно-техническим требованиям. Для этого могут применяться нержавеющие стали марок 08х18н10, 12х18н10т или 10х17н13м2т. Размеры емкости универсальны: при диаметре 6630 мм высота составляет 6000 мм, что оптимально как для транспортировки, так и для монтажа.

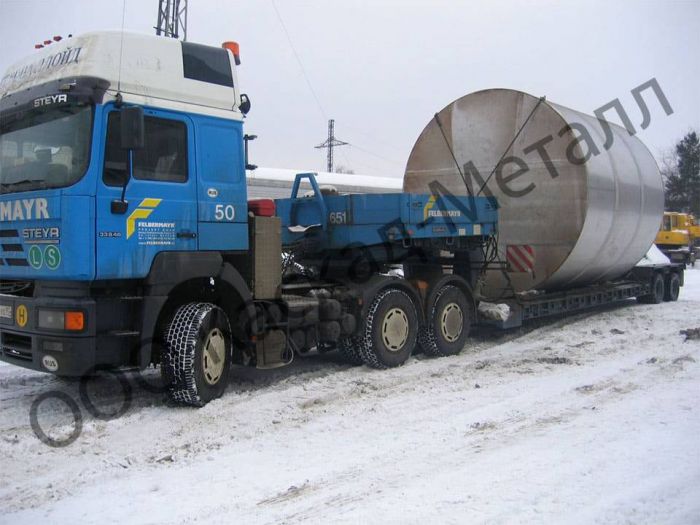

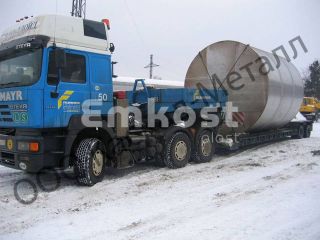

Емкость поставляется в рулонном или полистовом варианте в зависимости от условий монтажа. Мы производим установку оборудования и дополнительной аппаратуры, а также наносим антикоррозийные и другие покрытия. По результатам каждое изделие получает типовой паспорт с указанием соответствия заявленным эксплуатационным характеристикам.

Конструкция днища и стенки

Емкость изготавливается с плоским днищем, не снабженным окрайками, так как для этого нет технической необходимости. Днище выполняется по технологии рулонирования из стали ВСт3пс5, что обеспечивает оптимальное сочетание надежности и легкости конструкции. В процессе производства используются листы толщиной более 5 мм, что минимизирует образование дефектов и улучшает геометрию изделия.

Стенка емкости представляет собой замкнутую цилиндрическую оболочку, выполняемую по технологии рулонирования. Конструкция сваривается из нескольких обособленных листов размером 1,5x6 м. Вертикальные швы выполняются с разбежкой, а горизонтальные швы у кромок оставляют с участками без сварки для надежного приваривания зубчатого монтажного стыка.

Понтон и его функции

На Каскад-металл РВС-200 устанавливается понтонный вариант с открытыми отсеками кольцевого вида. Конструкция формируется настилом и ребрами, выполняя защитную функцию как плавучий устойчивый элемент внутри резервуара. Ребра понтона соединяются в отсеки, которые делаются из центральной зоны настила восьмиугольной формы.

• Коробов, состоящих из днища и стенок, обычно 6 или 8.
• Кольцевые отсеки придают жесткость понтону при сливо-наливных операциях.
• Понтон фиксируется направляющей трубой и специальными элементами на стенке емкости.
